Petit Rappel a l'Ordre :



1@assistant[/uSER] Merci de ne pas poster des fichiers comme ça ! Je rappel le Risque si vous avez pas de programmeur et que la Manip se passe mal Par USB, Atlas Bloqué !!! De plus C'est Ryl l'auteur pas Toi



@Ryl Hello, tu as demandé à atmega81 si tu pouvez poster les fichiers ici avant ? La section recherche est réservé tu te rappelles ? merci



@khamsat : merci pour ta participation mais tu as déja les schéma en post 1 et dans d'autre page. De plus la tu indique un branchement à 8 fils qui ne marche pas sur tout les programmeur.



Il serait Bon que Vous lisiez Les Premiers Post du Tuto avant toute chose, et ceci Vaut pour tout les Sujets.



Beaucoup de nouveau arrive comme un cheveux sur la soupe et post sans lire , une question posé pour la 1000 fois.



Ou alors poste des fichiers hors contexte qui ont déja était posté eux avec une explication ou en réponse à une question.





D' acc et donc la solution ?



Le clean fonctionne pas , donc achat memoire ?



Et je comprends pas pourquoi mon prog veut rien savoir .... pourtant je suis electronicien tout est bien relié





Solution...



1- dessoudage, programmation, ressoudage... mise en marche du démo qui reste bloqué sur RUN et Led rouge



2- on éteint le démo on le débranche, dessoudage, programmation, ressoudage...



on rebranche le démo, on le mets en marche et hop.. D100 et D101





Oui



méthode à améliorer et comprendre comment il procède



Sur ma clée , j'avais donc créé le dossier et en dehors du dossier j'avais de D101.kuf et c'est peut être çà qui à pu foutre le bin'z aussi aprés





JE VOUS AI PREVENU !!!!!!



En plus c'est pas le Sujet, le sujet c'est passage par Flash avec Programmeur !



Stop avec ces post sur le passage par USB, apres ya des personnes qui teste et bloque leur Atlas !!!!





Ok



Explique moi alors pourquoi avec la methode universelle mon prog eprom t866 c ne veut pas effacer la memoire alors que tu es ok ?



Il me dit qu'il y a un pb de court circuit ??



Alors que j'ai tout verifié en test de continuité et démo eteint bien sur il en va de soit , je bosse dans la maintenance electronique et j'ai l'habitude donc ....





ben si tout était ok tu pourrais lire ta winbond déja, si il y a court-circuit c'est que ton branchement n'est pas bon.



Et je le répète pour la 100 eme fois le tuto vous avez lu le titre ?



je parles de quel programmeur ?



Quelle mise en garde j'ai mis ?



Sur larashare vous avez tout a fait le droit de créer Votre Propre sujet, rien ne vous empeche de créer un sujet "passage par usb" ou test avec tel ou tel programmeur.



Merci de respecter les sujet des Post !



Autrement les personne voulant effectuer des essais avec le Matériel et les Programmes dans les Condition Du Tuto ne s'y retrouvent pas et on arrive pas a suivre les questions s'y reportant et y Répondre.



Personnellement je commence a être fatigué de répéter sans cesse la même chose a des personne qui viennent juste de s'incrire et pollue les Post.



Je me suis impliqué dans Lara pour aider les gens car jusqu'a présent (avant la vague de new inscription)  les personnes présentent respecter les posts et se donnaient la peine de lire les sujet, du moins dans l'ensemble.



Je ne pense pas continuer si sans cesse des noobs (désolé mais c'est la vérité) viennent sans respect pour le travail des autres et s'inscrivent ici que pour résoudre leur problèmes et ce fiche complètement des règles et usage.



Voila c'est tout je prends la journée pour réfléchir a mon implication.



Merci





Je comprends .



Ton tuto est super propre et très explicite.



Ensuite , je vais pas acheter un nouveau prog eprom à chaque fois .



je pense que tu devrais mettre ton tuto , le verouiller et ouvrir un post juste pour parler de cela et des pb rencontrés.



J'ai reussi à lire mon eprom j'ai que des 00 .



Bref j'ai fait la methode demo allumé et désélectionné Id ic et cela fonctionne .



je vais y arriver ;-)





1@ghostshadow[/uSER] bonjour



il est hors de question de nous quitter



tu es si talentueux et nous avons besoin de toi



Merci





re ghostshadow

@khamsat : merci pour ta participation mais tu as déja les schéma en post 1 et dans d'autre page. De plus la tu indique un branchement à 8 fils qui ne marche pas sur tout les programmeur.



désolez ghostshadow je voulez juste à titre indicative donnez un peut de mon expérience vécu avec mon schéma et mes 3 programmateurs différent OK AVEC LE CH341A



OK AVEC LE EZP2013 ET OK AVEC LE EZP-XPRO et cela avec les 8 fils donc alimentation via usb et non avec l 'alimentation via le décodeur pour info cela fonctionne sur un port usb 3.0 et non 2.0 car effectivement il ne donne pas assez de courent via le port usb 2.0 pour alimenté le déco

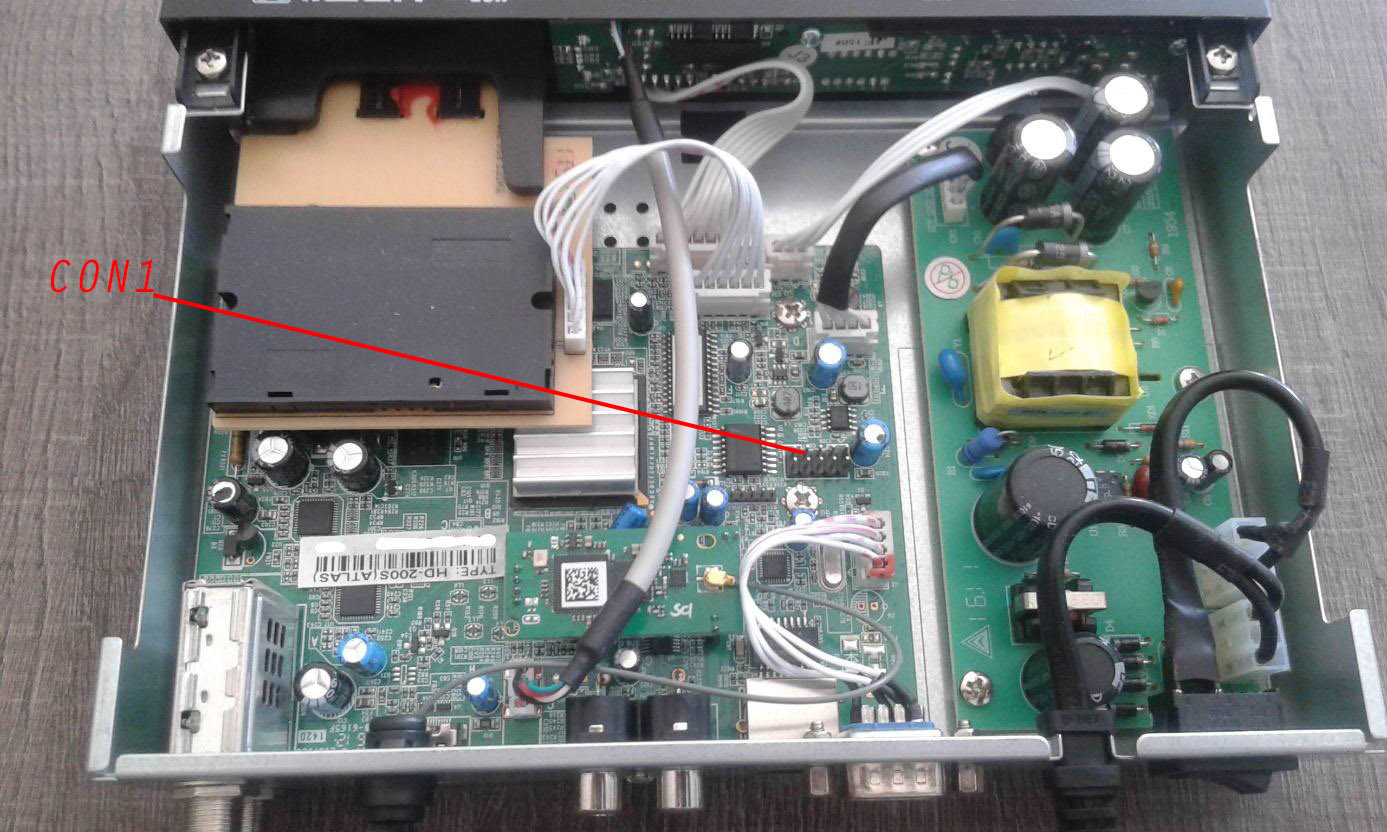

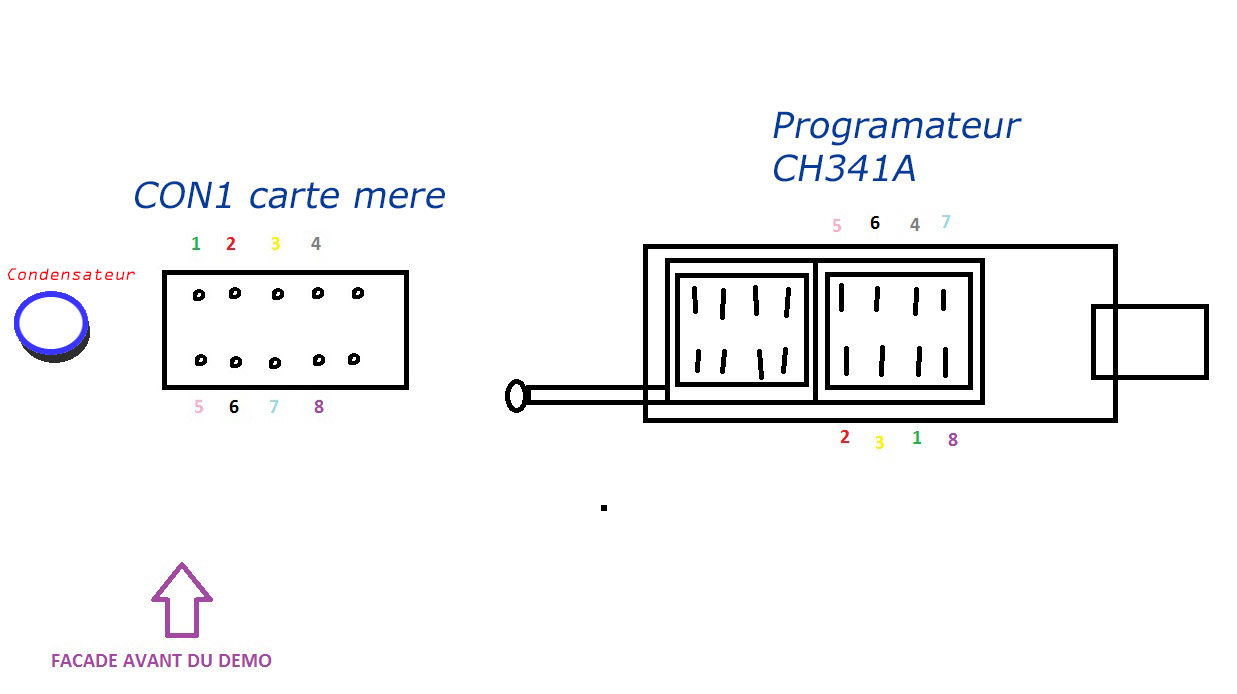

et vue le nombres de personnes qui demande encore ou mettre les fils sur le con 1 vers le programmateur



je pensé vous rendre service sur ce point pour faire avancé les choses pour ce qu il n 'arrive toujours pas à passé de la version b vers d en jtag



et comme je n 'arrive pas à posté une photo sur le forum j 'avais mis le lien pour télécharger le schéma



enfin merci d'avoir corriger ce post et encore milles fois désolé



khamsat

+1



Je suis d'accord





slt



bon voila je pense que tout a été dit ,le 1er post est trés complet ,des problemes avec leur solutions ont été ajouté bonne lecture à ceux qui voudraient se lancer dans cette aventure.



Nous voulions avec 1@ghostshadow[/uSER] laissé ce post ouvert car sur d'autre forum ce sujet est tabou mais lui et moi n’arrêtons pas d'intervenir .



Encore merci 1@ghostshadow[/uSER] pour son implication.





Bonsoir ou trouver le fichier pour le dump D  pour avoir au moin quelque chaine

sur le forum

Bonjour, voici un Tutorial pour passer son Atlas HD 200 Se Version "B" Vers version "D

Ce qu'il vous faut :



- Un Programmeur  ch341Apro avec son soft en 1.29



https://www.catupload.com/download/b6f3eaad8b0c01104e5face6e1935887.html



Programar Eprom V1.29



-Cable dupont de préférence (ou une nappe informatique modifié)



-les fichiers pour le Dump (D)







https://mon-partage.fr/f/tA6hZiTW/



Mot de passe : dumpatlas







Avant toute chose faites un Dump de votre eeprom (sauvegarde), lors du premier branchement du programmeur faite un "Read" et sauvegarder.



La Procédure Démo Eteint:



-Faire démo éteint



- brancher les cables du Programmeur Ch341a (connecter le programmeur)



-lancer le programme, cliquer sur "detect"



- effacer l'eeprom (cliquer sur "erase)



- écrire le boot (cliquer sur "open" et prenez le premier fichier .bin), cliquez sur "write"



- débrancher les cables et le Ch341a



- rallumer le démo jusqu'à être bloqué sur run



- éteindre le demo



- rebrancher le ch341 (cable et usb)



- faire un effacement (refaite , detect si besoin, puis faire "erase")



- flasher avec le firm D (pareil "open 2 fichier .bin, write)



si le logiciel vous met une erreur pas grave continuer la procédure



- débrancher le ch341a



- rallumer le démo voila logiquement c'est ok



Si pas ok faite un clean.

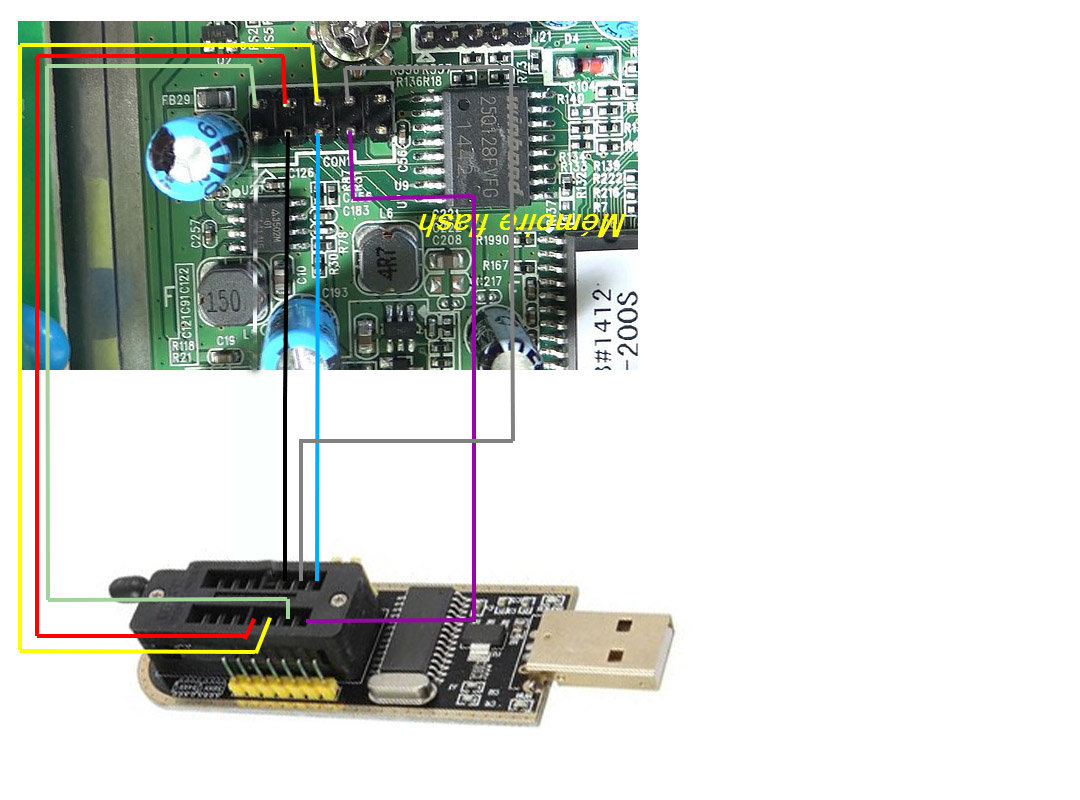

/monthly_2017_07/large.branch.jpg.94dab3884f3e01bfa3e7b7fa66505f1c.jpgCONNECTION UNIVERSELLE



Si cela fonctionne pas le Faire avec 7 fil et Démo allumé :



 programmeur un ch341Apro avec son soft en 1.29 alluméensuite on efface la puce demo  allumé on flash avec le premier fichieron debranche le jtagon allume le demo qui s'arrete sur runon eteind completement le demo ( testé aussi : le rallume juste après )on efface la puceon flash le deuxieme fichieron debranche le jtagon rallume le demoLa ça devrait être ok





Pierre76 première page et si tu cherche bien tu peux le faire par usb mais bon . mais il y a de la lecture a faire ou ne pas faire chacun sont truc mais la faut plus être hors sujet comme pas mal de monde sur ce post on redit a chaque fois si solution il y a elle serra  poster   par les membre qui ce méninge le cerveau pour vous et pour eux  donc soyer indulgent lésais faire leur taf tranquille merci a vs . ps (dessoler pour les fautes )





bonsoir , on peut passer au boot F apres ca ???



merci





bonjour



je recherche le logiciel et driver pour le PROGRAMMATEUR CH341A



merci





bonjour

je recherche le logiciel et driver pour le PROGRAMMATEUR CH341A



merci

bonjour



bonne nouvelle , il est sur le site !



bonne recherche !



amitiés



bonsoir , on peut passer au boot F apres ca ???

merci

bonjour



oui , c'est expliqué sur le site !



amitiés





Bonjour nouveau sur ce forum.



Mon atlas hd200SE version B128



Je viens de faire le montage avec le programmateur.



Problème Voyant reste rouge, j'ai fait un clean mais ça ne fonctionne pas (plusieurs fois) voyant reste rouge



Maintenant sur le logiciel du programmateur celui que j'ai pris avec le liens, quand j'efface l'eprom  c'est ok, mais quand je Programme il m'affiche "Write opération timeout failed."



J'ai fait les 2 manip avec domo éteint 8 fils et demo allumer 7 fils.



dans le logiciel CH341A Version 1.18 celui que j'ai pris dans le lien.



quand je fait détect il m'affiche:



Type   25 SPI FLASH



Manu  WINBOND



Name  W25Q128BV



Sise:  16Mbyte / 128Mbit



je pense que c'est bon??



Le post date du moi de juin, on est le 9 aout, peut etre qui il y'a du nouveau.



J'espere que je n'est pas griller l'eprom. ou le demo?



Merci de votre aide.





Reprend ton câblage surement un problème !



sinon regarde page N°1



les fichiers .bin + schéma + logiciel 1.29



bref tu vas réussir !





Merci mais pourquoi tu parle de Version 1.29 car sur le mien quand je vais dans help about j'ai Version 1.18???

A  flipper07200



J'ai eu le même souci que toi et j'ai refais les cablages



j'ai utilisé plusieurs version du logiciel et celui que tu parles 1.18



c'est peut-être ce logiciel qui m'a foiré car j'étais arrivé à avoir le RUN ensuite comme le 2eme fichier ne passait pas j'ai du utiliser les autres versions du logiciel .... résulta led ROUGE



en plus sur la puce du démo est noté FV au lieu de BV ..... le logiciel le détecte en BV



j'ai abandonné car pour que le demo passe en clean il faut au moins qu'il affiche les tirets et là rien



je regarde pour flasher en rs232 .





Ya du mieux c'est bon ça a marcher.



Alors maintenant le demo s'allume:



ini



d100



run



Fail



et reste bloque



J'ai essayer un clean mais rien (il le fait bien) mais reste le même probleme



peut etre avec un mainsoftware D101 que j'ai récupéré.



Mais comment l'installer puisque je n'est pas acces au menu??



Merci merci





Après le run tu efface et tu passe le bin2



tu debranche le programmateur



et tu rallume le démo



bien suivre le tuto





c'est ceut que j'ai fait, j'ai recommence justement



Apres le run (1ere avec le Boot)



j'ai rebrancher,



fait un erase



open avec le fichier "Flash okok.bin"



program apres 4mn 100%



j'ai débrancher et ça m'affiche ça???



Je vais ressayer du début?? faut il changer le nom de la mémoire dans le soft????
